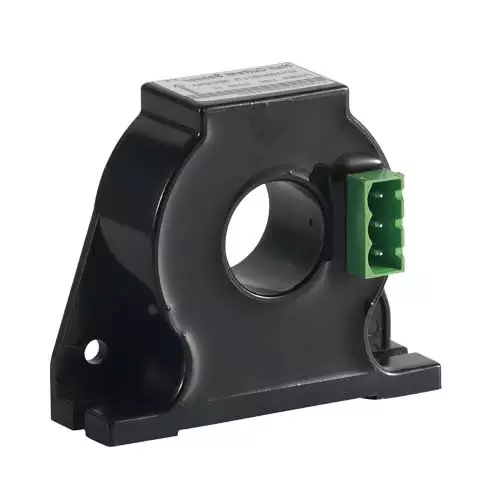

Transducteur à effet Hall en boucle ouverte AHKC-EKB (Split-core)
Caractéristique
Vue de face
Vue de dessous
Vue de côté
Installation à pince (à noyau divisé) sur un câble de mesure CC
Câblage de l'entrée d'alimentation auxiliaire et de la sortie de signal transduit
| Présentation de l'emballage (Intérieur) |  |  |
| Dimension et poids de l'emballage (Le minimum) | Le paquet minimum contient 1 pièces de produits Dimension : 180 mm * 170 mm * 95 mm | Total NW (1 pièce) 0,3KG |
| Dimension et poids de l'emballage (Grand) | Le grand paquet contient 60 produits Dimension : 455 mm * 455 mm * 200 mm
| Total NW (60 pièces) 19 kg |
| Moyenne Délai de mise en œuvre | Fabrication : 3~4 jours (Si associé au système, il faut 1 à 2 jours supplémentaires pour l'ajustement) | Expédition : 8 à 9 jours (Expédition dans le monde entier) |
| Produit Code SH | 9030339000 | |
| CO Pays d'origine | Chine | |
PZ72L-DE
Compteur d'énergie à panneau CC
DJSF1352-RN
Compteur d'énergie sur rail DIN CC
| Image | Type de modèle | Saisir | Sortir | Ouverture |
 | AHKC-EKA Transducteur à effet Hall à noyau divisé en boucle ouverte | 0~500A CA ou 0~±500A CC | 0~±5Vcc/±4Vcc | φ20mm |
 | AHKC-EKAA Transducteur à effet Hall à noyau divisé en boucle ouverte | 0 ~ ± 500 A CC | 4 ~ 20 mA CC | φ20mm |
 | AHKC-EKB Transducteur à effet Hall à noyau divisé en boucle ouverte | 0~1000A CA ou 0~±1000A CC | 0~±5Vcc/±4Vcc | φ40mm |
 | AHKC-EKBA Transducteur à effet Hall à noyau divisé en boucle ouverte | 0~±1000A CC | 4 ~ 20 mA CC | φ40mm |
 | AHKC-EKC Transducteur à effet Hall à noyau divisé en boucle ouverte | 0~1500A CA ou 0~±1500A CC | 0~±5Vcc/±4Vcc | φ55mm |
 | AHKC-EKCA Transducteur à effet Hall à noyau divisé en boucle ouverte | 0~±1500A CC | 4 ~ 20 mA CC | φ55mm |
 | AHKC-BS Transducteur à effet Hall à noyau solide en boucle ouverte | 0~500A CA ou 0~±500A CC | 0~±5Vcc/±4Vcc | 20,5 mm x 10,5 mm |
 | AHKC-E Transducteur à effet Hall à noyau solide en boucle ouverte | 0~500A CA ou 0~±500A CC | 0~±5Vcc/±4Vcc | φ20mm |
 | AHKC-F Transducteur à effet Hall à noyau solide en boucle ouverte | 0~1000A CA ou 0~±1000A CC | 0~±5Vcc/±4Vcc | 43 mm x 13 mm |
 | AHBC-LTA Transducteur à effet Hall à noyau solide en boucle fermée | 0~300A CA ou 0~±300A CC | 50 mA/100 mA | φ20mm |
 | AHBC-LT1005 Transducteur à effet Hall à noyau solide en boucle fermée | 0~1000A CA ou 0~±1000A CC | 200mA | / |
 | AHBC-LF Transducteur à effet Hall à noyau solide en boucle fermée | 0~2000A CA ou 0~±2000A CC | 400mA | / |
