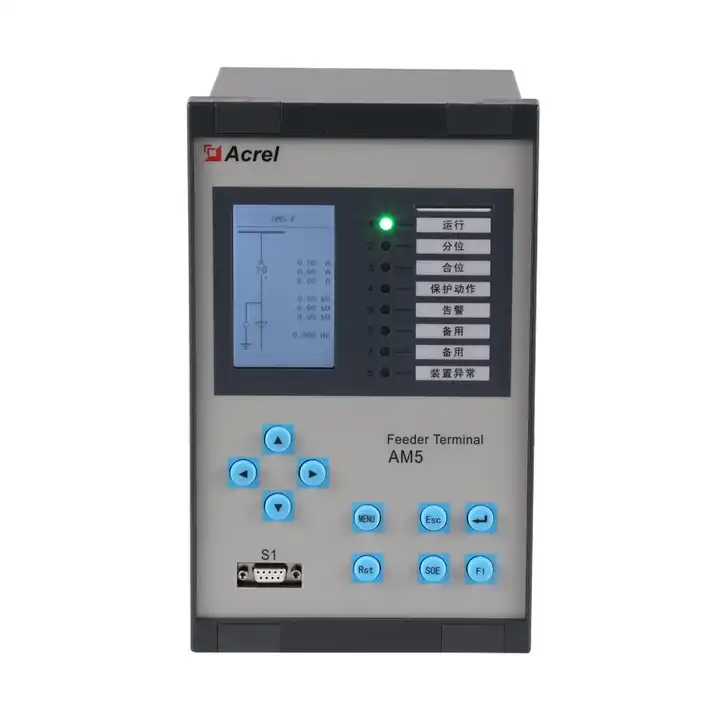

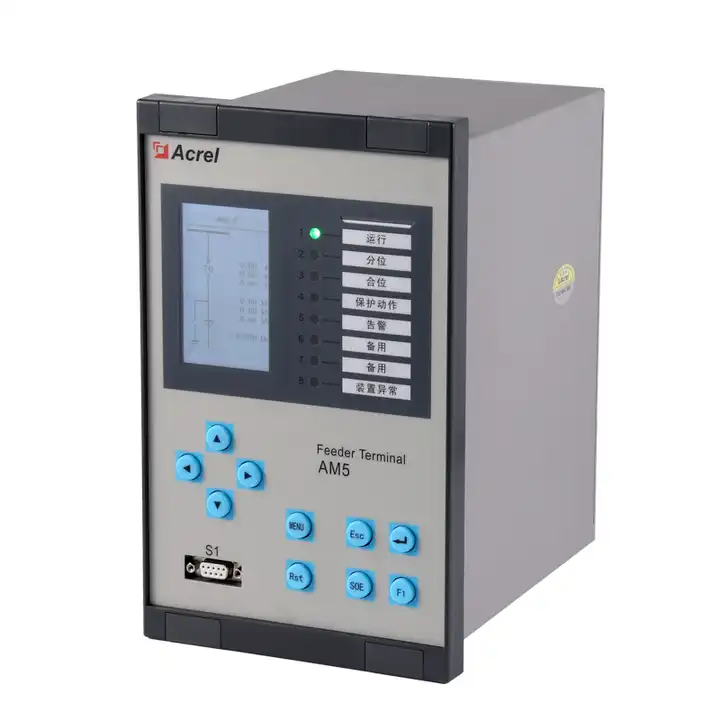

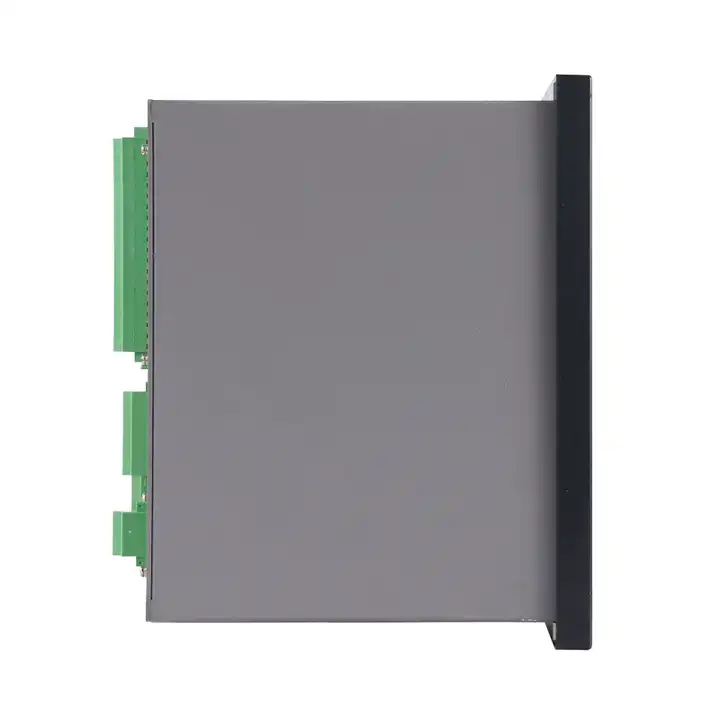

Relè di protezione motore di media tensione AM5

D: Come impostare il rapporto CT e PT del dispositivo di protezione?

A:Il dispositivo di protezione può impostare il rapporto TA e PT tramite il menu dei valori fissi.Ad esempio, il trasformatore di corrente è 75/5 e il trasformatore di tensione è 10/0,1, quindi il rapporto CT è impostato su 15 e il rapporto PT è impostato su 100.

D: Per AM5, se si desidera posizionare una protezione del circuito singola e una protezione del trasformatore, come distinguere il modello?

A:AM5-F è adatto per la protezione della linea e la protezione del trasformatore. Non è necessario distinguere tra i modelli al momento dell'ordine

D: Quando la tensione è un sistema trifase a tre fili, la corrente deve essere collegata a 2CT?

A:La modalità di cablaggio della tensione e la modalità di cablaggio della corrente del dispositivo di protezione possono essere impostate in modo indipendente e possono essere collegate liberamente.

D: Come verificare se la funzione anti-intervento è configurata?

A:Se l'interruttore è dotato di antisgancio, il dispositivo non deve essere dotato di antisgancio;se il circuito

l'interruttore non è dotato di dispositivo anti-intervento, è necessario configurare il modulo anti-intervento AM5-FT.(Se è selezionato DC48V come

alimentazione operativa, la scatola anti-scatto non è opzionale e l'interruttore deve essere dotato di dispositivo anti-scatto

funzione;se si sceglie l'anti-intervento AC, tenere presente che l'anti-intervento generale AC e DC)

D: Come acquistare dispositivi di protezione adeguati?

A:Prima di ordinare, si consiglia di consultare i relativi ingegneri, selezionare il modello di protezione appropriato,

quindi compilare la tabella di selezione corrispondente ed effettuare l'ordine dopo la conferma da parte degli ingegneri.
