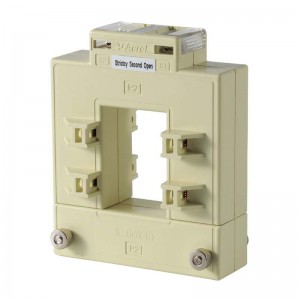

Датчики тока с разъемным сердечником для сборных шин AKH-0,66-K

Краткое описание:

● Трансформатор тока с разъемным сердечником

● Простота установки без отключения питания.

● Подходит для проекта реконструкции электроснабжения.

Отправьте нам электронное письмо

Информация о продукте

Теги продукта

Характеристика

Трансформатор тока (CT) используется для преобразования высокого переменного тока в небольшие, легко управляемые значения.Они подключаются к панельному счетчику или реле и могут помочь измерить ток или защитить оборудование.

● Коэффициент безопасности: FS<5.
● Максимальное напряжение системы: 720 В переменного тока.
● Испытательное напряжение: 3 кВ переменного тока (1 мин).
● Стандарты: МЭК/EN61869-1, МЭК/EN61869-2.

● Номинальная частота: 50/60 Гц.
● Номинальный кратковременный тепловой ток: Ith=40~60In.
● Номинальный динамический ток: Idyn=2,5Ith.
● Номинальный вторичный ток: X/5A (X/1A по запросу).
● Номинальный первичный ток: до 6000 А.

● Непрерывная перегрузка: 120% In.
● Уровень защиты: IP30.
● Корпус: негорючий поликарбонат, самозатухающий АБС-пластик.
● Окружающая среда:
Рабочая температура: -25℃-+50℃
Температура хранения: -40℃-+80℃
Влажность (без конденсации) ≤90% относительной влажности.

Измерение

Спецификация размера	Размер контура			Через размер		Примечание
Спецификация размера	W	H	D	a	e	Спецификация(А)	Качество (кг)
К-30×20	90	114	40	22	32	20-400	0,8-0,9
К-60х40	114	140	36	42	62	250-2000	1,0-2,0
К-80×40	122	162	40	42	82	300-3000	1,2-2,4
К-80×50	114	159	36	52	82	250-1000	1,1-1,4
К-80×80	144	159	36	82	82	250-1000	1,3-1,5
К-120х80	144	199	36	82	122	500-1500	1,5-2,3
К-120×60	164	214	52	62	122	400-5000	1,6-3,0
К-100х40	144	194	52	42	102	1000-5000	1,6-3,2
К-130×40	144	224	52	42	132	1000-5000	1,6-3,6
К-140×60	164	234	52	62	142	1000-5000	1,7-3,7
К-160×80	184	254	52	82	162	1000-5000	2,8-3,7
К-200х80	184	294	52	82	202	1000-5000	3,5-4,5
