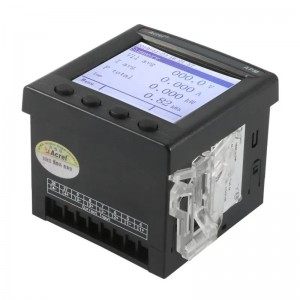

มิเตอร์อัจฉริยะมัลติฟังก์ชั่น AC ซีรีส์ APM8xx
ลักษณะเฉพาะ
การวัดพารามิเตอร์ทางไฟฟ้าเต็มรูปแบบ
● 3 เฟส (I, U, kW, kVar, kWh, Hz, cosφ)
● ความไม่สมดุลของกระแสและแรงดันไฟฟ้า
● ฮาร์มอนิก (THD และ 2~63)
● ความต้องการแบบเรียลไทม์และสูงสุด
● สุดขั้วของเดือนนี้และเดือนที่แล้ว
● ปัจจุบันเป็นศูนย์ลำดับ
● พลังงาน 4 ควอแดรนท์
โมดูลฟังก์ชันพิเศษที่หลากหลาย
● การออกแบบแบบแยกส่วน (ง่ายสำหรับการขยายฟังก์ชัน)
● รองรับโมดูลขยายได้สูงสุด 3 โมดูลในเวลาเดียวกัน
โมดูลฟังก์ชั่นสวิตช์ DO/DI --- MD82
● 2 DO รีเลย์เอาท์พุต
● 8 DI อินพุตดิจิตอล
● บันทึกข้อมูล DO/DI ได้สูงสุด 128 ชิ้นในตัวเครื่อง
● จับคู่กับ MLOG เพื่อบันทึกบันทึก DO/DI มากขึ้น
โมดูลจัดเก็บข้อมูลการ์ด SD --- MLOG
● ขยายจำนวนพื้นที่เก็บข้อมูล SOE
● รองรับการจัดเก็บการ์ด SD สูงสุด 32GB (4GB มาตรฐาน)
โมดูลการสื่อสาร RS485 พิเศษ --- MCM
● อินเทอร์เฟซ: อินเทอร์เฟซ RS485
● โปรโตคอล: MODBUS-RTU
● รองรับโหมด Salve&Master
โมดูลการสื่อสารอีเธอร์เน็ต --- MCME
● อินเทอร์เฟซ: อินเทอร์เฟซ RJ45
● โปรโตคอล: MODBUS-TCP/HTTP/DHCP/SMTP
● สามารถทำหน้าที่เป็นเซิร์ฟเวอร์อนุกรมได้
● บวก 1 อินเทอร์เฟซ RS485 พิเศษ
โมดูลการสื่อสาร PROFIBUS-DP ---MCMP
● อินเทอร์เฟซ: อินเทอร์เฟซ PROFIBUS-DP
● โปรโตคอล: PROFIBUS-DP
● บวก 1 อินเทอร์เฟซ RS485 พิเศษ
ฟังก์ชั่น SOE (ตัวเครื่องหลัก)
● บันทึกการเตือน (บันทึก 128 ชิ้น 66 ชนิดและ 13 หมวดหมู่)
● บันทึก DO/DI (บันทึก DO/DI 128 ชิ้น)
● บันทึกชั่วคราว (บันทึกรูปคลื่นชั่วคราว 800 ชิ้น)
● Max Records ชิ้นด้านบนสามารถขยายได้ด้วยการ์ด SD
หลายอัตรา/หลายภาษี
● 4 โซนเวลา
● 4 อัตราภาษี (Spike, Peak, Flat, Valley)
● 2 รายการช่วงเวลา
● 14 ช่วงเวลาตามวัน
การกำหนดค่าท้องถิ่น
● แผงปุ่มกด HMI สำหรับการเขียนโปรแกรม
● การตั้งค่าผ่านซอฟต์แวร์การปรับแต่ง
● การตั้งค่าผ่านเว็บ
● การตั้งค่าผ่านการสื่อสาร MODBUS
3เฟส4สายการเชื่อมต่อ
ผ่าน 3 พิเศษซีที
3 เฟส 3 สายการเชื่อมต่อ
ผ่านทางพิเศษ 2 รายการซีทีและอีก 2 รายการPT
มิเตอร์มาพร้อมกับการ์ด SD 4G มาตรฐาน ในขณะที่บันทึกข้อมูลพารามิเตอร์ทางไฟฟ้า พลังงาน เหตุการณ์ SOE สัญญาณเตือนนอกจากนี้ยังสามารถเปลี่ยนการตั้งค่าช่วงเวลาการจัดเก็บได้อีกด้วย(ช่วงเวลา 1 นาทีสำหรับพารามิเตอร์ทางไฟฟ้า และช่วงเวลา 1 ชั่วโมงสำหรับพลังงาน)
ผู้ใช้ของเราสามารถเลือกโมดูลเสริมได้ 3 โมดูลที่จะทำซ้ำได้ ยกเว้นโมดูลการสื่อสารนอกจากนี้ ลำดับการติดตั้งโมดูลอาจเป็นแบบสุ่ม
ยกเว้นบันทึกคลื่นและฟังก์ชั่นการจัดเก็บการ์ด SD ความแม่นยำในการวัด 0.2S ก็สามารถเป็นตัวเลือกได้เช่นกันนอกจากนี้ APM8xx ยังทำหน้าที่เป็นมิเตอร์แสดงผลแบบย้อนกลับได้ (ซึ่งหมายถึงการวัดพารามิเตอร์ทางไฟฟ้า 3 เฟสบวกกับการแสดงผลแบบย้อนกลับ 8 ช่องสัญญาณ) นอกจากนี้ ผู้ใช้สามารถวัดข้อมูลผ่านเบราว์เซอร์ได้โดยใช้ Ethernet auto WEB
AC/DC 85~265V หรือ 115~415V เป็นอุปกรณ์เสริมนอกจากนี้แรงดันไฟฟ้า 380V ยังสามารถใช้เป็นแหล่งจ่ายไฟได้อีกด้วย
