精密配電多路監控裝置在軌道運輸工程的應用

時間：2023年11月13日 |來源：Acrel

摘要：航空交通作為城市公共交通系統的一部分，在過去的幾十年中得到了廣泛的發展和擴展。它對於解決城市交通擁堵、減少環境污染、提高城市永續性發揮重要作用。隨著科學技術的進步，航空運輸系統不斷引入新技術和創新，以提高營運效率和旅客體驗、節省能源、降低營運成本。

軌道交通列車車廂空調迴路的監控是確保列車乘客舒適和安全的重要面向之一。即時監控空調電路的電氣參數，判斷空調的運作狀態，發現潛在故障，並在出現電源問題時及時採取措施，證明空調系統的運作。同時，應記錄空調迴路的監測數據，以便後續分析和趨勢觀察，有助於識別系統的長期性能和健康狀況。

關鍵字：精準配電、多路監測、鐵路運輸、漏電流

1.軌道運輸列車空調迴路具體要求如下：

1.1.列車在運作過程中持續振動，並對監控模組的抗震性能提出了更高的要求。模組端子需用螺絲緊固，並通過環境測試、衝擊振動測試等相關測試；

1.2.火車客流量大，乘客密集。大多數座椅、天花板和其他裝飾材料都是易燃的。一旦發生火災，很容易造成安全隱患。出於安全考慮，組件需要通過防火、阻燃等相關測試；

1.3.模組安裝在每個車廂頂部的安裝板上。安裝空間有限，模組需要小型化、薄型化並安裝在導軌上；

1.4.需要監控4路空調進線迴路剩餘電流及8路空調負載電流。

2. 產品詳情

Acrel AMC16Z-FAL多路電流監測裝置設計緊湊，可滿足A、B側共24路電流和4路剩餘電流的即時採集監測，實現了A、B側一個監測迴路的高度。傳統樂器的尺寸。設備具有EN45545-HL3防火報告、ISO1716火焰測試報告、EN50155型式測試報告、EN50155型式測試報告、TB/T3139-2021禁用和限用物質報告、精確度和校準測量報告。

模型		AMC16Z-FAL
測量		電流、漏電流
負載電流	額定電流	50毫安
	範圍	0.125～60mA
	超載	連續1.2次，瞬時10次/秒
	準確性	0.5級
漏電流	範圍	300-1000毫安
	準確性	1 班
電源		直流12-24V
環境	溫度	工作：-15℃～55℃ 儲存：-25℃～70℃
	濕度	相對濕度≤93%
	態度	≤2500米
溝通		RS485/Modbus-RTU
安裝方式		DIN 導軌 35mm
防護等級		IP20
污染等級		2



2.1.尺寸



2.2.安裝

AMC16Z-FAL模組安裝在每個車廂的頂部，用於測量剩餘電流和負載電流。所有資料均透過RS485通訊傳輸至車頭資料擷取終端。到達車站後，工作人員拆除資料擷取終端，將資料匯總至綜合監控平台。透過對空調配電線路的這些電氣參數進行即時監測，可以判斷空調的運作狀態，發現潛在的故障，並在出現電源問題時及時採取有效措施。確保空調系統正常運作。

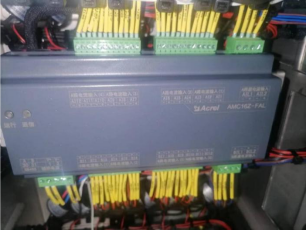

2.3.現場照片

3.結論：

都市交通 軌道運輸是一種安全、環保的交通方式。

隨著城市化進程的加速和城市人口的增長，軌道交通在許多國家和地區迅速發展。安科瑞自主研發了精密備用多迴路監測裝置，用於監測地鐵列車車廂內空調接線迴路的電流和剩餘電流，透過空調運作狀態資料評估空調系統的能耗，並進一步優化系統的設計和運作。節省能源、降低營運成本，在確保正常運作的同時，及時排除設備故障，為乘客提供安全舒適的乘車環境，是地鐵運作非常重要的一環。



參考：

[1] Acrel企業微電網設計與應用手冊。版本2022.05
